ARCADEFORGE / Supergun MAK Strike
Originale JAMMA-Arcade-Platinen am heimischen RGB-SCART-Fernseher spielen – mit NeoGeo-kompatiblen Controllerports und direkt erreichbaren Bedienelementen.
JAMMA-Supergun · RGB-SCART · 2 Controllerports
Produktbeschreibung

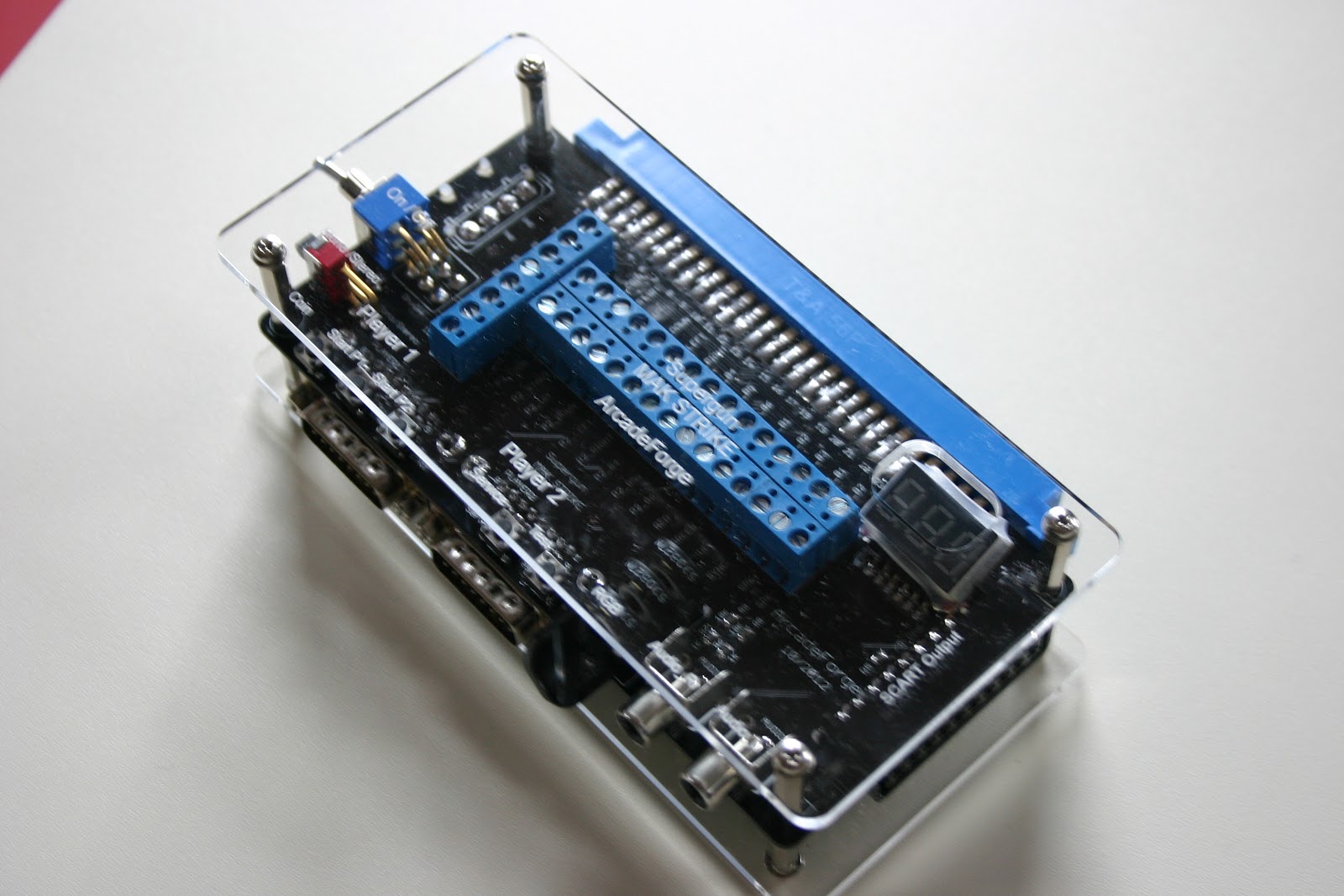

ARCADEFORGE / SUPERGUN MAK STRIKE
Deine Arcade-Platine außerhalb des Cabinets.
Die Supergun MAK Strike verbindet eine passende JAMMA-Spielplatine mit einem geeigneten RGB-SCART-Fernseher und kompatiblen Controllern. Bild, Ton, Bedienung und Versorgung werden an einer zentralen Schnittstelle zusammengeführt. Ein passendes Arcade-Netzteil wird zusätzlich benötigt.
RGB und Audio zum Fernseher
SCART bietet RGB-Bild und Ton; zusätzliche Cinch-Ausgänge führen Audio separat heraus. Mono-/Stereo-Modus und RGB-Pegel lassen sich einstellen.
Controller und Servicetaster
NeoGeo-kompatible Controllerports sowie Start-, Coin-, Test- und Service-Bedienelemente erleichtern die Nutzung der Spielplatine.
5-V-Anzeige und Anschlüsse

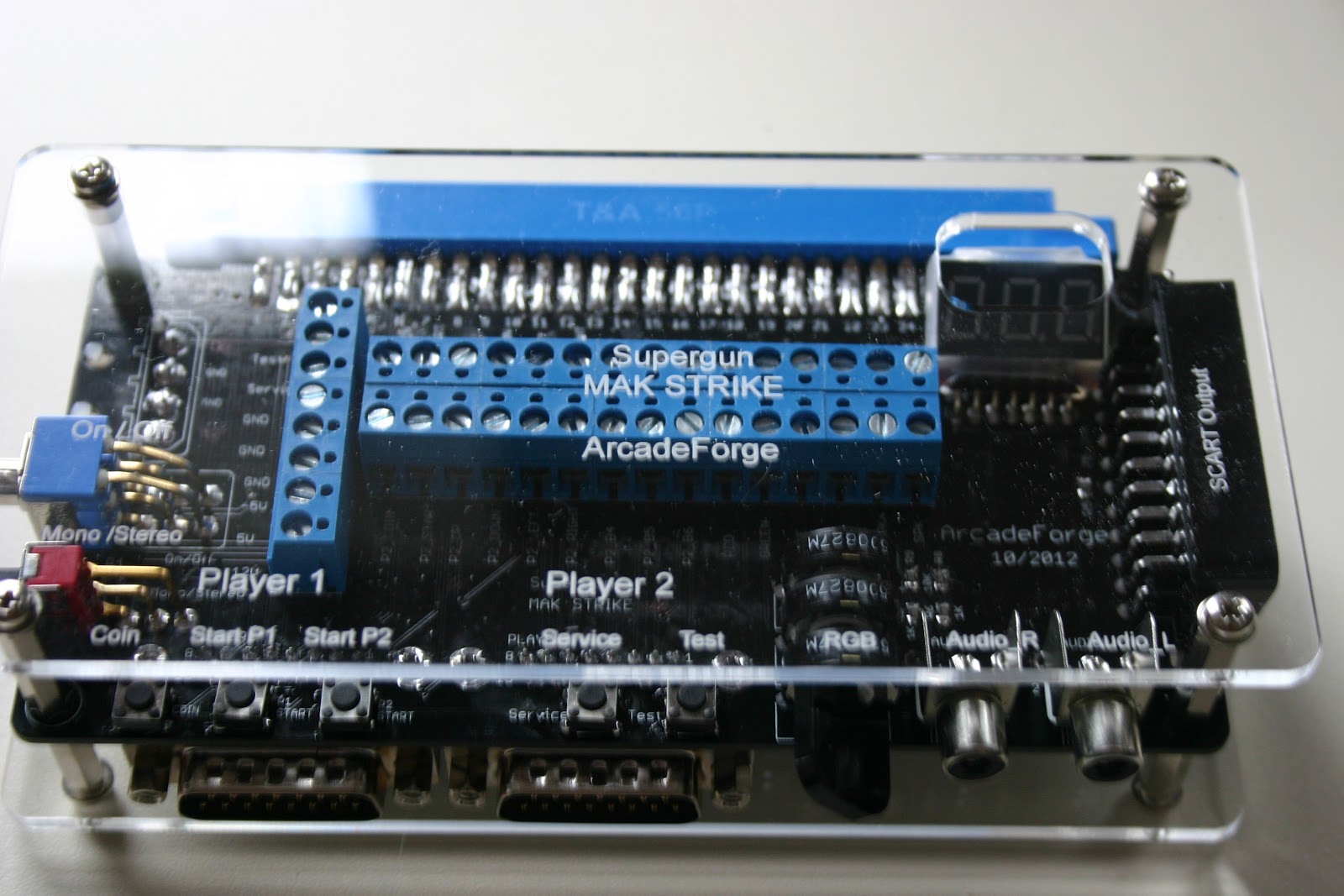

Die Spannungsanzeige zeigt die 5-V-Versorgung. Seitlich erreichbare Bedienelemente und Schraubklemmen unterstützen den Einbau in eigene Projekte.
Die Technik im Überblick
- Spielplatine
- JAMMA-Anschluss mit erweitertem 6-Button-Pinout
- Video
- RGB-SCART mit RGB-Pegelregelung
- Audio
- SCART und Cinch; Mono/Stereo umschaltbar
- Controller
- 2 NeoGeo-kompatible D-Sub-15-Ports, Belegung unten beachten
- CHAMMA
- DIP-Schalter für die alternative Belegung von Button 6
- Versorgung
- Passendes Arcade-Netzteil über vorgesehenen Molex-Anschluss; 5-V-Anzeige
So passt das Produkt in dein Setup
Das brauchst du
- Eine kompatible JAMMA-Spielplatine und zur Platine passende Spannungen und Verkabelung.
- Einen RGB-SCART-fähigen Fernseher, ein geeignetes RGB-SCART-Kabel und kompatible Controller.
- Ein passend verkabeltes Arcade-Netzteil. Vor Anschluss der Spielplatine Versorgung und Belegung prüfen. Der MAK Strike ist kein HDMI-Konverter oder Scaler.
Anschluss & Einrichtung
- Im ausgeschalteten Zustand die Verkabelung des passenden Netzteils prüfen. Die Supergun zunächst ohne Spielplatine versorgen und die 5-V-Anzeige kontrollieren.
- Spannungsversorgung wieder ausschalten. Erst nach korrekter Versorgung JAMMA-Platine, Fernseher und Controller anschließen.
- JAMMA-/CHAMMA-Belegung sowie Mono-/Stereo-Modus passend zur Spielplatine wählen. Erst danach einschalten und Bild-/Audioeinstellungen abstimmen.
Anschlussbelegungen
Die folgenden Tabellen zeigen die ursprüngliche erweiterte JAMMA-Belegung und den Controllerport des MAK Strike. Bei aktivierter CHAMMA-Unterstützung gilt die alternative Button-6-Zuordnung; vor dem Anschluss mit der Spielplatine abgleichen.
JAMMA
| Parts Side | Solder Side | ||
| GND | 1 | A | GND |
| GND | 2 | B | GND |
| +5V | 3 | C | +5V |
| +5V | 4 | D | +5V |
| -5V | 5 | E | -5V |
| +12V | 6 | F | +12V |
| NC | 7 | H | NC |
| Coin Counter 1 | 8 | J | Coin Counter 2 |
| Lock Out 1 | 9 | K | Lock Out 2 |
| Speaker +, Audio L | 10 | L | Speaker - |
| Player 1 Button 6 | 11 | M | Player 2 Button 6 |
| Video Red | 12 | N | Video Green |
| Video Blue | 13 | P | Video Sync |
| Video GND | 14 | R | Service Switch |
| Test Switch | 15 | S | Slam Switch |
| Coin Switch 1 | 16 | T | Coin Switch 2 |
| Player 1 Start | 17 | U | Player 2 Start |
| Player 1 Up | 18 | V | Player 2 Up |
| Player 1 Down | 19 | W | Player 2 Down |
| Player 1 Left | 20 | X | Player 2 Left 2 |
| Player 1 Right | 21 | Y | Player 2 Right |
| Player 1 Button 1 | 22 | Z | Player 2 Button 1 |
| Player 1 Button 2 | 23 | a | Player 2 Button 2 |
| Player 1 Button 3 | 24 | b | Player 2 Button 3 |
| Player 1 Button 4 | 25 | c | Player 2 Button 4 |
| Player 1 Button 5 | 26 | d | Player 2 Button 5 |
| GND | 27 | e | GND |
| GND | 28 | f | GND |
Controller / D-Sub 15
| DSUB 15 pin | Neo Geo | MAK STRIKE |
| 1 | Ground | Ground |
| 2 | NC | Button 5 |
| 3 | Select | Coin |
| 4 | D | Button 4 |
| 5 | B | Button 2 |
| 6 | Right | Right |
| 7 | Down | Down |
| 8 | 5V | 5V |
| 9 | D | NC |
| 10 | NC | Button 6 |
| 11 | Start | Start |
| 12 | C | Button 3 |
| 13 | A | Button 1 |
| 14 | Left | Left |
| 15 | Up | Up |
Deine Signalkette im Blick
Sync Strike für eine nachfolgende RGB-Signalkette ansehenLieferumfang & Voraussetzungen
Enthalten
- MAK Strike in der gewählten Konfiguration
Zusätzlich benötigt
- Kompatible JAMMA-Spielplatine und passendes Arcade-Netzteil
- RGB-SCART-Fernseher, RGB-SCART-Kabel und passende Controller
- Passende Strom- und gegebenenfalls Zusatzbutton-Verkabelung
Passt zu deinem Setup, wenn …
- Controllerbelegung und JAMMA-/CHAMMA-Pinout passen zur gesamten Signalkette
- Spannungen und Steckerbelegung vor dem Anschluss der Spielplatine prüfen
Vor dem Kauf kurz geklärt
Sind NeoGeo-Controller direkt nutzbar?
Die Ports sind NeoGeo-kompatibel. Für zusätzliche Buttons 5 und 6 gilt die erweiterte MAK-Strike-Belegung. Prüfe bei Adaptern und selbstgebauten Controllern die Tabelle unten.
Funktionieren JAMMA und CHAMMA gleich?
Nein. Die Belegung zusätzlicher Buttons kann abweichen. Der CHAMMA-DIP-Schalter muss zur tatsächlich verwendeten Spielplatine und Verkabelung passen.
Kann ich einen HDMI-Fernseher direkt verwenden?
Der MAK Strike liefert RGB-SCART. Für HDMI ist eine zusätzliche geeignete Wandlung beziehungsweise ein Scaler erforderlich.
