PiCade 2 Player Version

Ready Player Two!

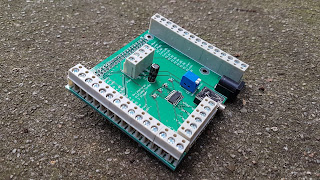

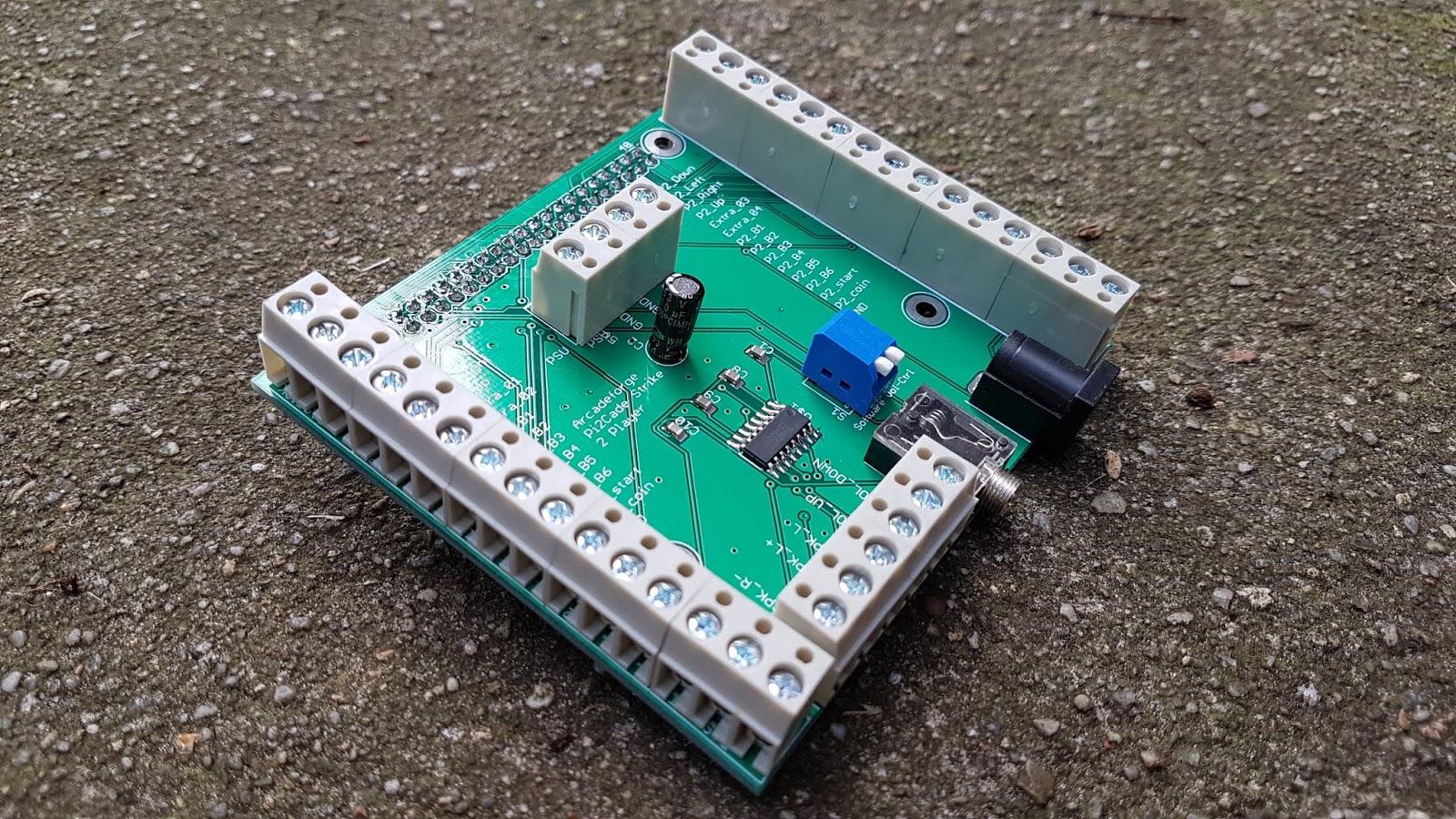

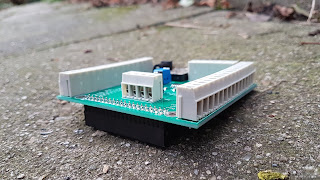

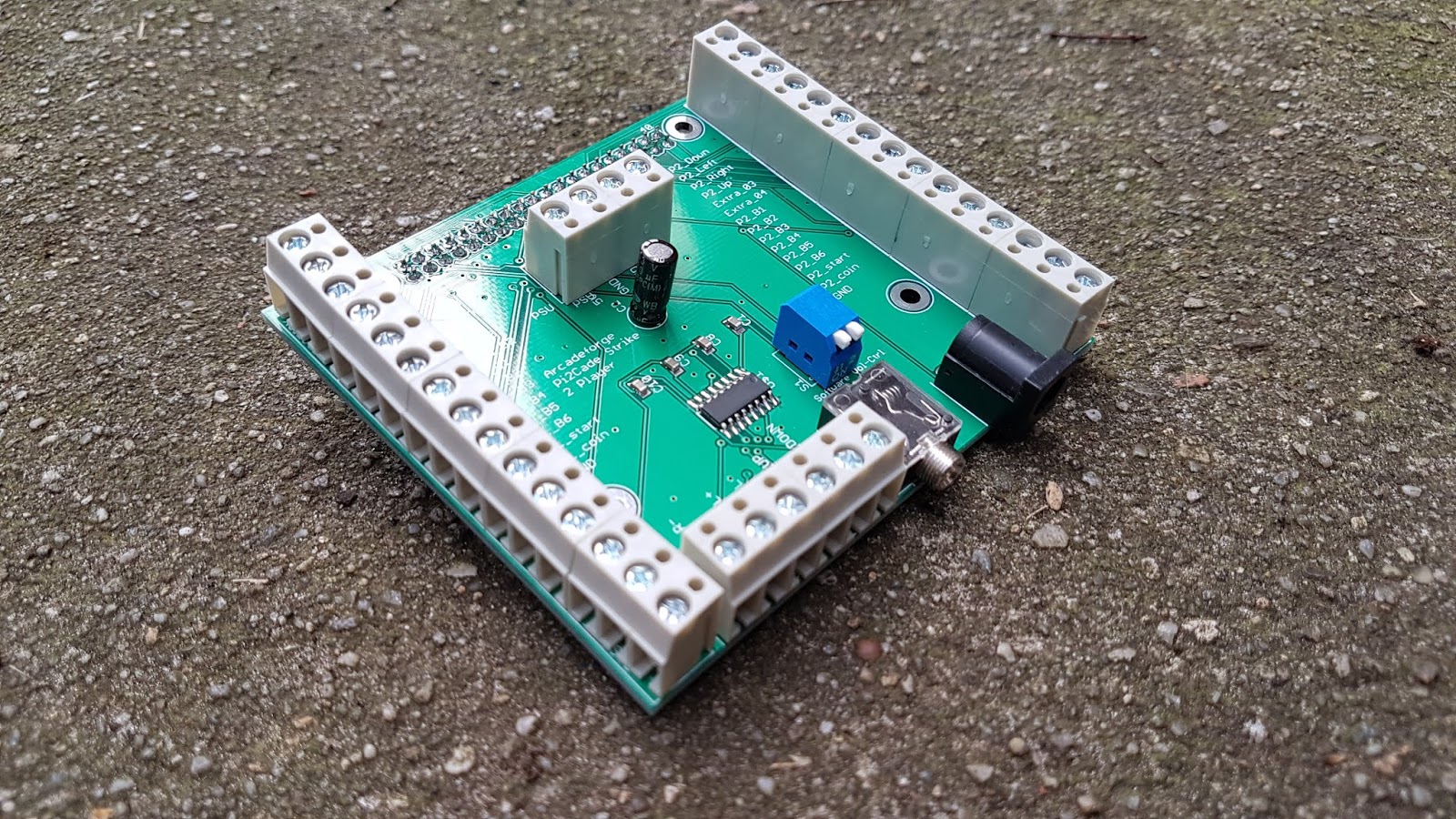

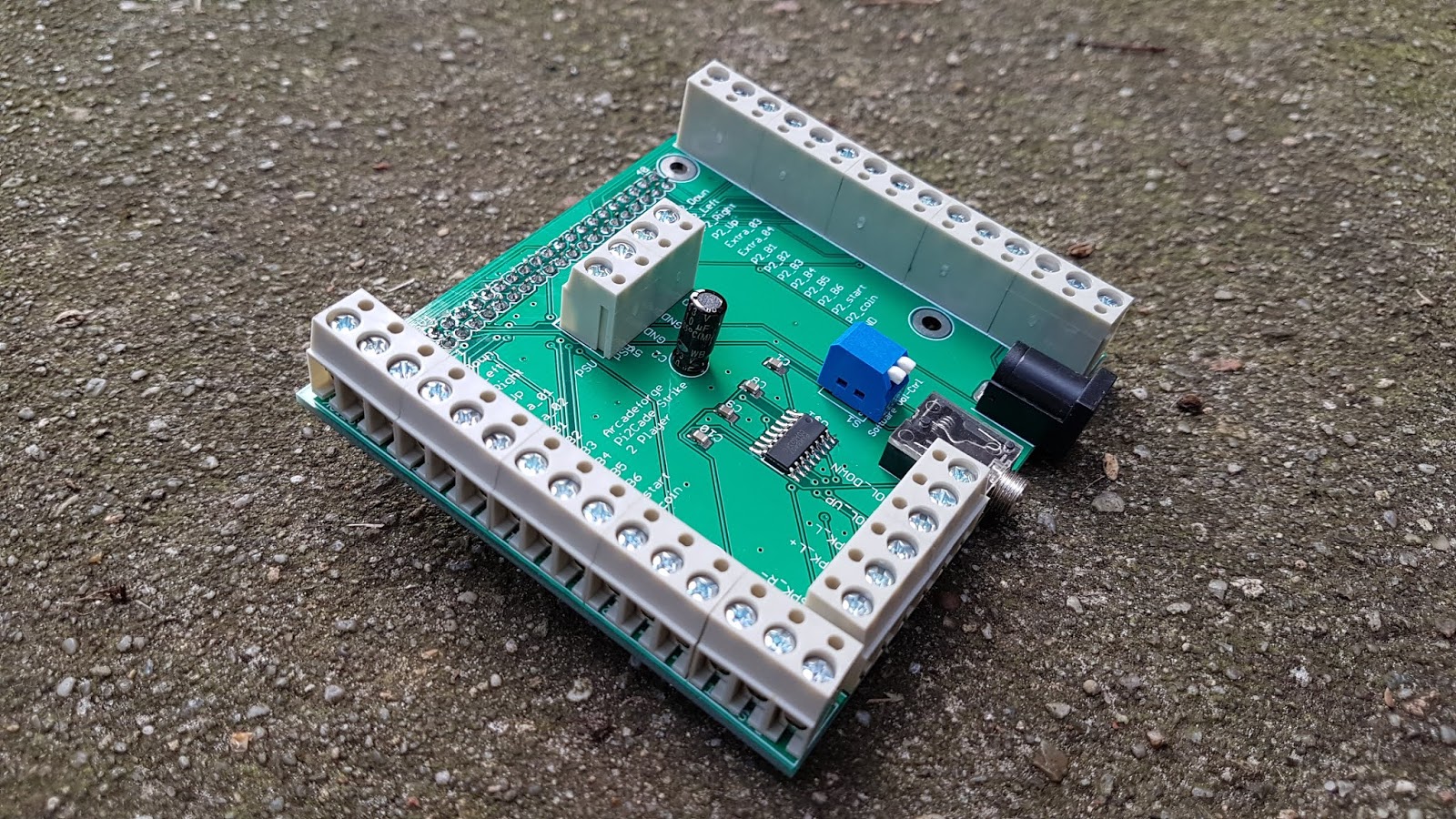

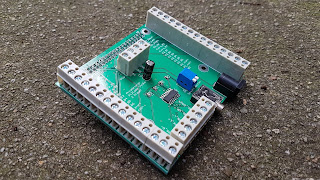

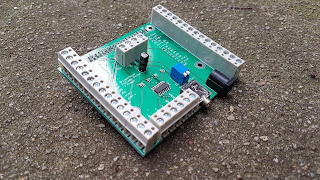

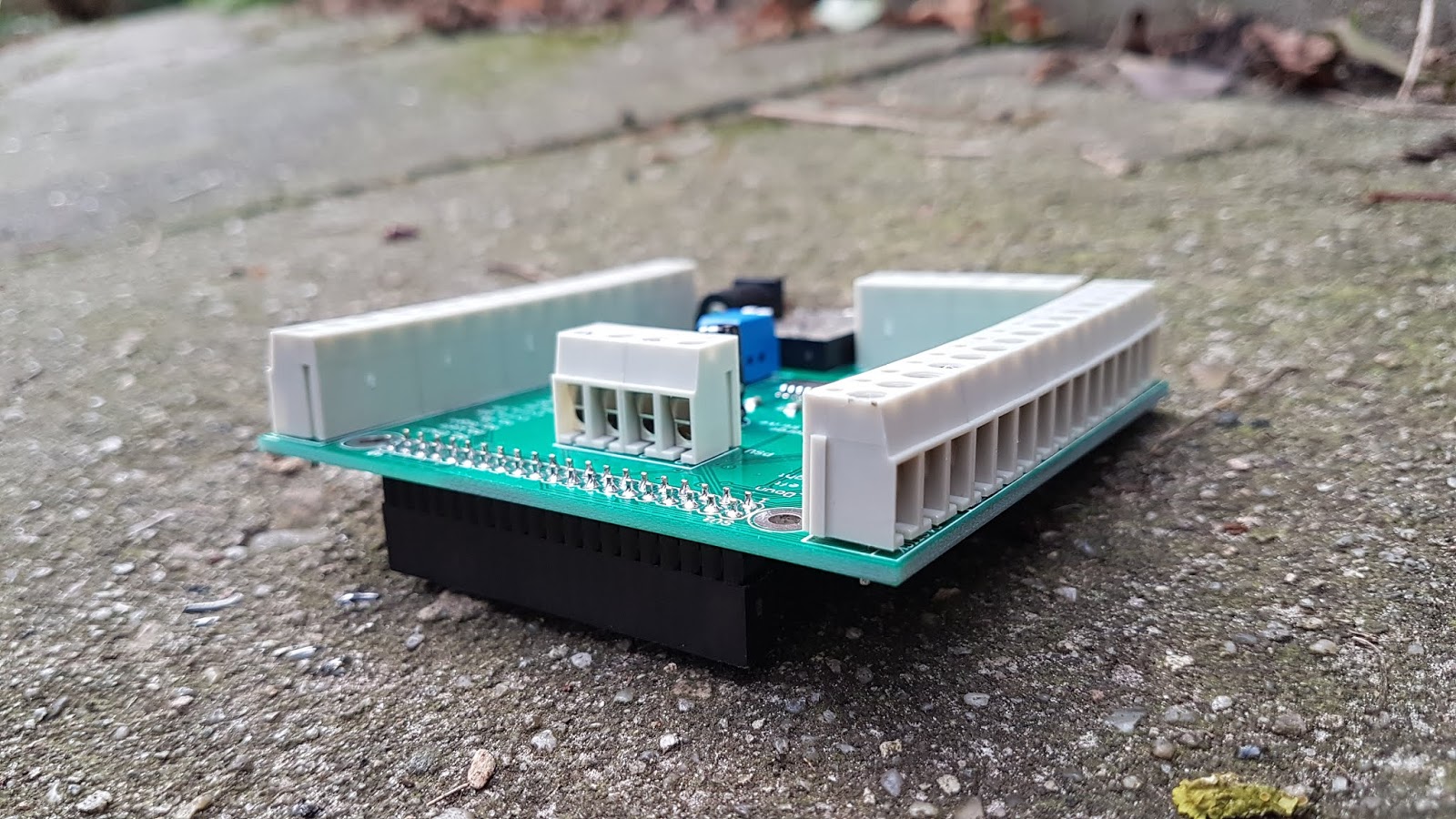

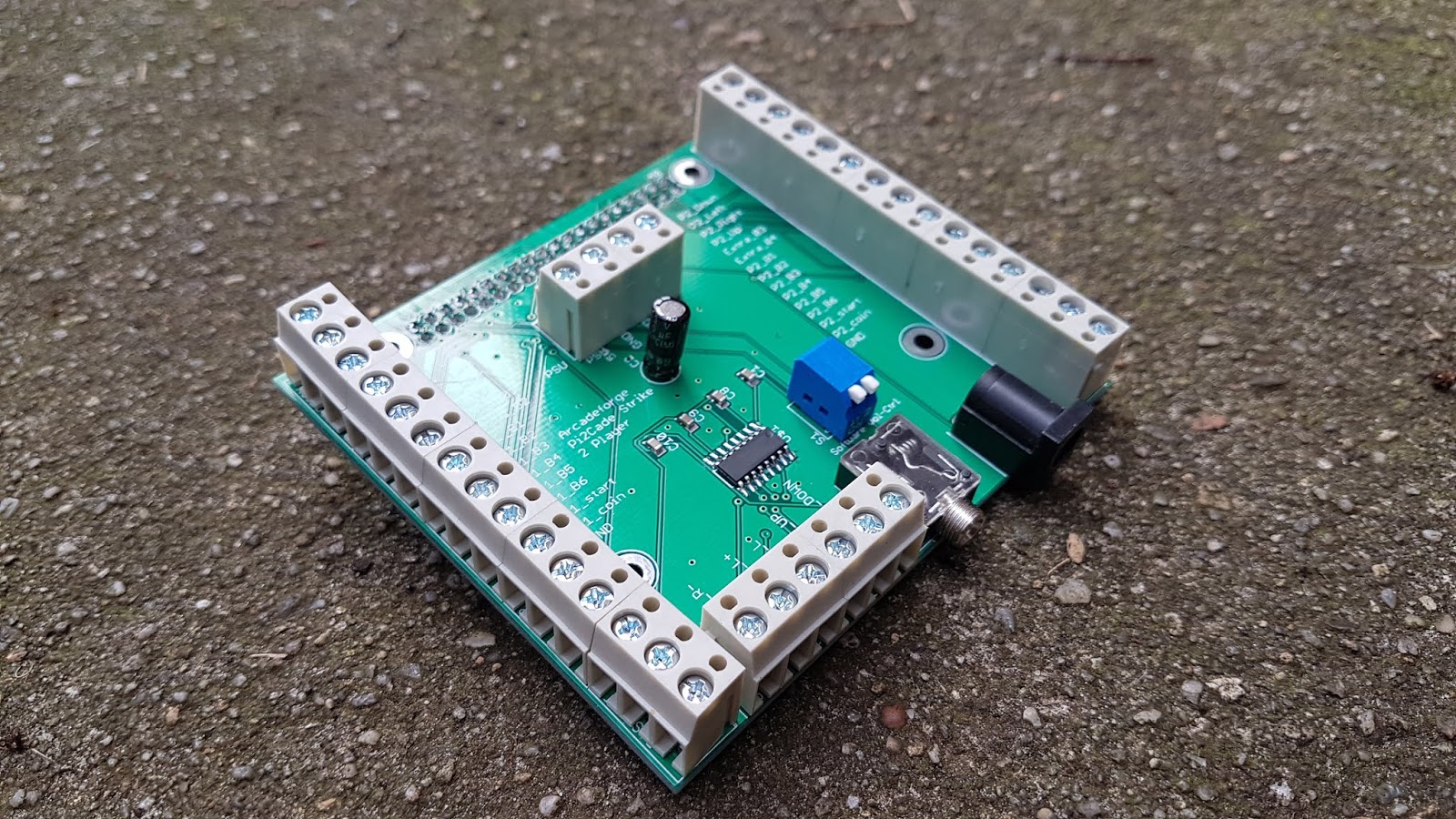

Für den Bau von Bartops und Arcades gibt es nun den Helfer  PiCade 2 Player von ArcadeForge. Es handelt sich um eine PCB, mit der man Joysticks und Buttons an einen Raspberry Pi anschließen kann.

An den Schraubklemmen werden die Kabel der Joysticks und Buttons angeschlossen. Die Signale werden über die GPIO Schnittstelle an den Raspberry Pi geschickt und mit dem Treiber mk_arcade übersetzt.

github.com/recalbox/mk_arcade_joystick_rpi

Dieser Treiber ist bei Recalbox on board und auch für alle anderen Distributionen verfügbar.

Zusätzlich hat der PiCade 2 Player einen 5V Sound Verstärker, so werden also keine extra 12V benötigt. Besonders erwähnenswert ist die Funktion dieses Verstärkers, dass die Lautstärke per Tastendrücke eingestellt wird. So sind auf der Platine Schraubklemmen für Vol+ und Vol- vorgesehen. Über den DIP Schalter können auch 2 Pins der GPIO Schnittstelle für diese Lautstärkeneinstellung umgeschaltet werden. Der externe Verstärker kann dann über Software im Raspberry Pi gesteuert werden.

Wie üblich bei ArcadeForge PCBs gibt es redundante Schnittstellen. So kann die Spannungsversorgungs beispielsweise über einen Buchse mit Standard 2,1mm x 5,5mm innen plus oder über Schraubklemmen vorgenommen werden. Die Spannungsversorgung kann den Raspberry Pi mitversorgen.

Der Sound wird über die Klinke oder Schraubklemmen abgegriffen.

Recalbox support this controller addon board out of the box.

For Retropie follow this tutorial.
https://www.raspberrypi.org/forums/viewtopic.php?t=83317

Github https://github.com/recalbox/mk_arcade_joystick_rpi

Tutorial Recalbox in German
https://github.com/recalbox/recalbox-os/wiki/GPIO-Controller-(DE)

Tutorial Recalbox in English
https://github.com/recalbox/recalbox-os/wiki/GPIO-controllers-%28EN%29

Features:

• Works with Regamebox, Recalbox, Retropie and other distributions
• 28 Inputs possible!
• On Board Amplifier!
• On Board Amplifier can be controlled via Buttons. So no need to assemble a potentiometer in your cab. Just use buttons.
• On Board Amplifier can be controlled alternatively via Software and GPIO. With this option there is no need of extra buttons fpr volume control at all.
• Volume control otions are set on the board via DIPs. So no need to make software configurations.
• Extra 5 Screw Terminals for GND. This make your wiring simple :)
• Needs only 5V, So you save bare money, because you don't need a 12V PSU anymore.
• Sound is conneced via line in headphone jack. So no GPIO are occupied by custom sound interface solution and no extra drivers or DT Overlays are neeeded.
• Compatible to MK Arade Joystick Driver, see recalbox github.com
• Works with Recalbox, Retropie and other retro game rpi distributions, since picade 2 Player Arcadeforge PCB is compatible to MK Arcace Joystick Driver. Just activate this driver.
• Compatible to Regamebox
• Compatible to Adafruit Retrogame Driver. Just adapt the pinout to your needs. Find here a already adapted version.
• lag less controls via wire to wire GPIO connect. No USB Lag applies
• Extra PSU jack for 2.1mm plug inner pole plus PSU. So no need for expensive USB C based 5V 3A PSUs anymore.
• Handling for wake up and shutdown possible

Pinmapping for Extra Buttons

Screw Terminal, Pin, GPIO, Comment Extra 01, Pin3, GPIO2, When Dip On connects to Volume Up

Extra 02, Pin5, GPIO3, When Dip On connects to Volume Down. Can be used to for wake up and shutdown as well

Extra 03, 27, GPIO0

Extra 04, 28, GPIO1

Player Two is ready!
